Entre les camions et vos caristes

CALEC

La cale connectée pour quais de chargement.

Sécurisez vos quais grâce à un système intelligent d’alerte et de communication. CALEC relie l’extérieur et l’intérieur de votre entrepôt : il signale l’état du quai en temps réel, alerte en cas de mouvement du camion, et s’intègre à vos systèmes existants (portes, feux, alarmes) pour garantir un transbordement sous contrôle.

CALEC rétablit le lien entre l’intérieur et l’extérieur.

Un quai de chargement est l’une des zones d’interface les plus exposées de la chaîne logistique. Un camion qui avance alors que la rampe est engagée, un cariste pris de court, une mauvaise manipulation des freins ou un manque de communication entre le chauffeur à l’extérieur et l’équipe interne créent de l’incertitude. Ces situations représentent un risque et pèsent sur la sécurité des opérations.

Comment CALEC sécurise chaque étape de vos transbordements

Conçue et développée en Suisse, cette solution agit comme un point de contrôle. Elle synchronise les actions du chauffeur et du cariste pour ne laisser aucune place au doute. Elle est aussi prévue pour sécuriser vos quais sans alourdir les planning de maintenance de vos équipes.

Alerte de mouvement

Détecte les déplacements inopinés du véhicule pendant le transbordement et déclenche une alerte sonore et visuelle pour le cariste.

Calage physique

Le système stabilise le camion contre les glissements, ou les légères pentes, offrant la sécurité sans les contraintes d’un bloqueur de roue fixe.

Intégration

S’interface avec vos infrastructures existantes, permettant par exemple de bloquer l’ouverture de la porte industrielle tant que la cale n’est pas positionnée.

Simplicitité & Durabilité

Combine une installation rapide (sans génie civil) et une fiabilité longue durée (capteur offrant 5 ans d’autonomie). Sécurisez vos quais sans alourdir le planning de maintenance.

Signalisation synchronisée

Élimine les erreurs de communication grâce à un affichage double et sans ambiguïté (feux pour le chauffeur et pour l’opérateur).

Pilotage à distance

Offre une visibilité sur l’état de chaque quai et permet de piloter à distance les feux extérieurs pour orienter les chauffeurs vers leur porte d’affectation.

Comment CALEC fonctionne

Le système CALEC repose sur trois éléments interconnectés :

CALEC Sense

le capteur embarqué dans la cale

S’insère dans une cale standardisée Lokhen CROWNY 53 DIN76051. Détecte la présence et le mouvement du véhicule via plusieurs capteurs. Autonomie 5 ans, batterie Li-ion rechargeable, communication RF sécurisée jusqu’à 100m en champ libre.

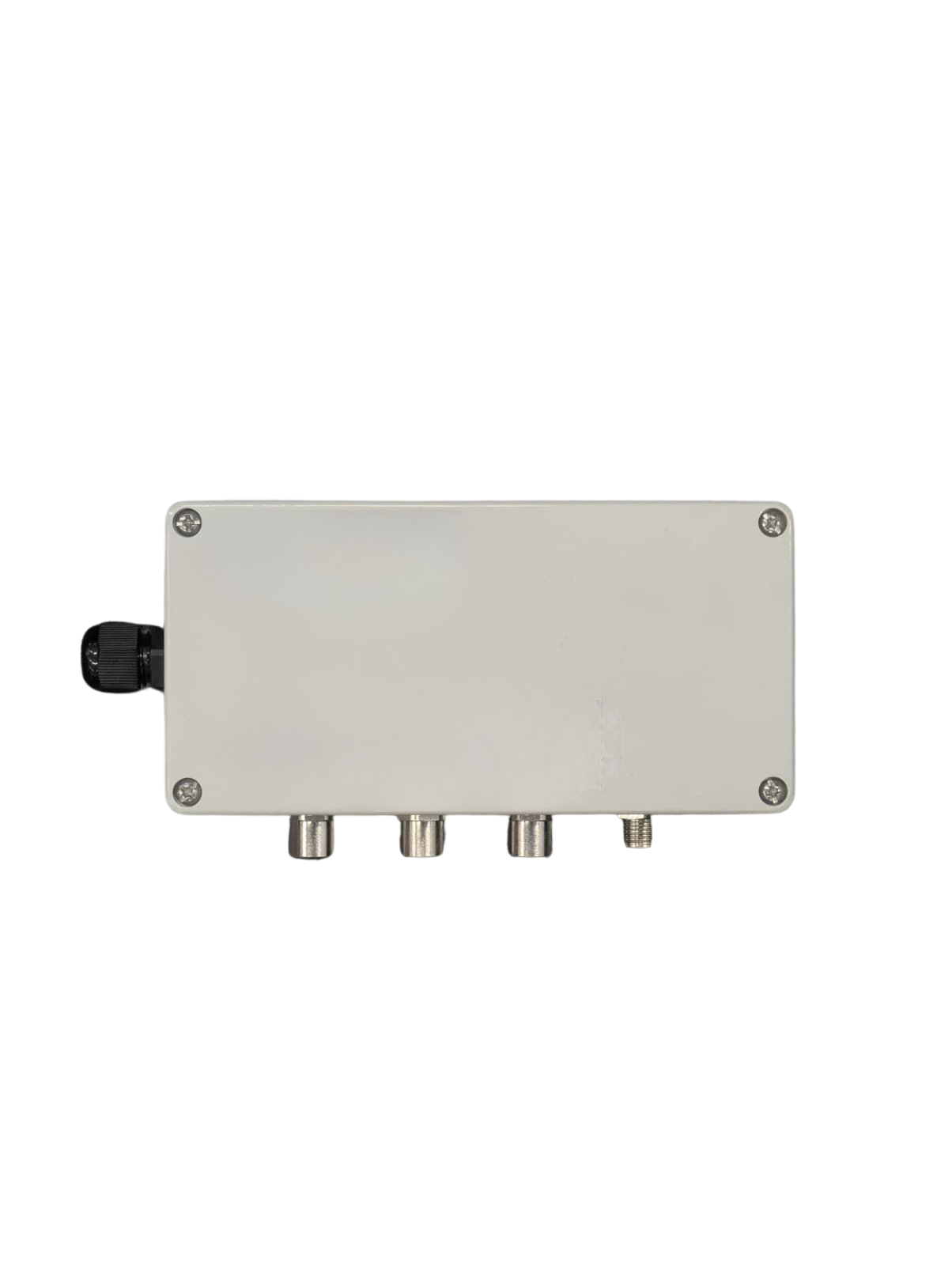

CALEC HUB

l’unité de liaison

Reçoit les signaux du capteur et les transmet à l’unité de contrôle. Gère les sorties de signalisation (feux 12-24V) et l’asservissement de la porte. Capteur de distance optionnel pour assistance au parcage.

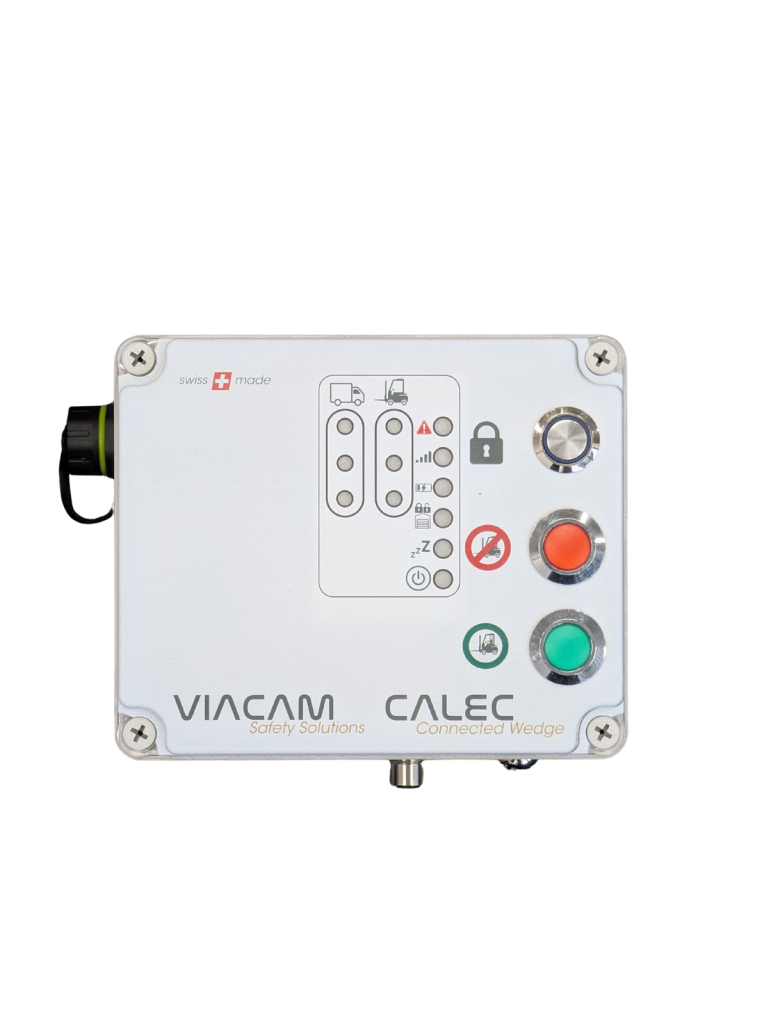

CALEC Control unit

le cerveau du système

Alimentation 12/24VDC. Pilote les feux tricolores (chauffeur et cariste) et le verrouillage de la porte. Connecteur Ethernet pour affichage des données, débogage et mises à jour. Trois modes : actif, maintenance, jumelage..

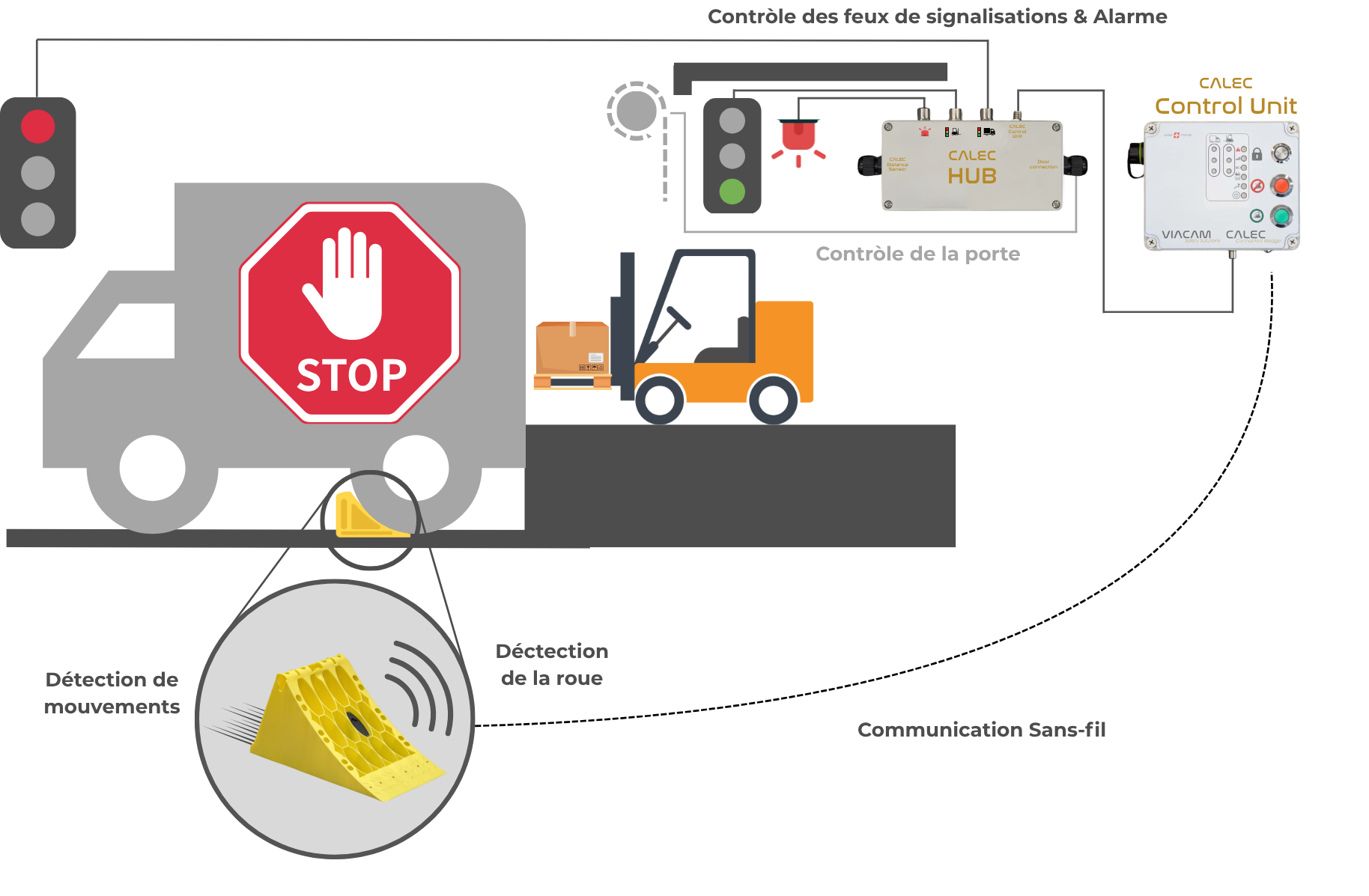

Schéma de principe

Schéma de fonctionnement de la cale connectée CALEC pour la sécurisation des quais de chargement

Spécifications

CALEC Sense

Paramètre Valeur
Alimentation Batterie 18650 Li-ion 3,6V — 3 600 mAh
Autonomie 5 ans
Batterie rechargeable Oui
Température d’utilisation -20°C à +50°C
Radio Connectivité RF sécurisée avec détection de liaison active
Distance de comm. max 10 m (obstacle) — 100 m (libre)
Cale compatible Lokhen CROWNY 53 DIN76051

CALEC HUB

Paramètre Valeur
Contrôle de porte Relais (2 contacts de commutation libres de potentiel) et entrée de signal (état ouverte/fermée)
Sorties de signalisation Connecteurs 5 broches (pour systèmes de feux et d’alarme 12/24 VDC)
Entrée Control Unit Connecteur 12 broches
Capteur de distance (Optionnel) Connexion pour assistance au parcage (information de distance entre le camion et le quai)

Control Unit

Paramètre Valeur
Alimentation 12/24 VDC — 2A
Radio Connectivité RF sécurisée avec détection de liaison active
Distance de comm. max 10 m (obstacle) — 100 m (libre)
Connectique Ethernet (données/MAJ) + connecteur 12 pin HUB
Modes Actif / Maintenance / Jumelage

Prêt à sécuriser vos quais ?

Anticiper l’inattendu. Sécuriser chaque transbordement.
